組み立て済みDTMコネクター 2ピン・セット

1,980円(税180円)

過酷な環境での信号コネクタ用途に対応した、DTMシリーズ - プラグキットの配線付きセットです。

20AWGのMIL22759/32電線を専用工具にて圧着しコネクターに組み付けてあります。

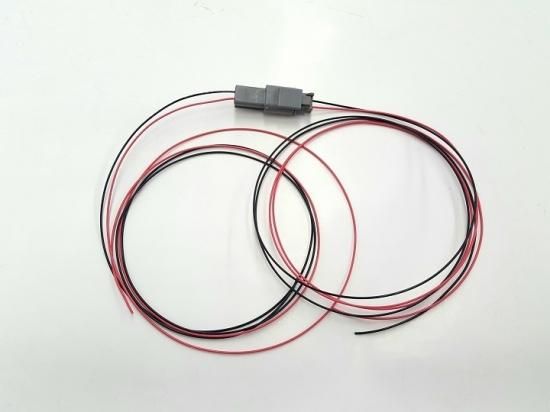

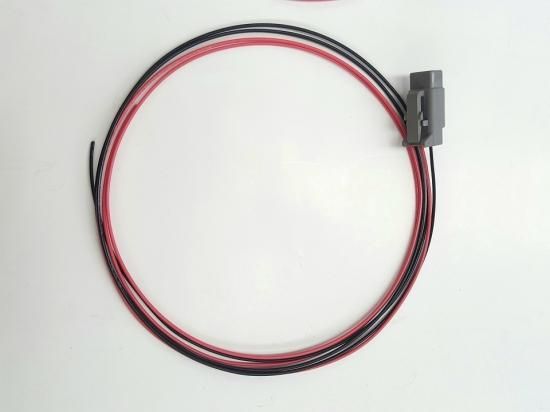

電線長2メータです。任意の所でカットしてお使いください。（サンプル画像は各1メーターにカットしてあります）
　
DTMコネクターは耐熱性能に加え、耐G・耐振動性能に優れます。

そしてロックの堅牢性を保ちつつ、スムーズな脱着が可能です。

コネクター嵌合部や配線が通る尾部にシリコンゴム取り付けられ、
ホコリや雨水を完全に遮断します。

防水性能が非常に高く、完全な水中でも浸水しません。

金メッキピンは導電性と耐腐食性に、確実な通電性能を誇ります。

ステンレス製スリーブで外部を保護されたメス側ピンが、内部の爪でオス側ピンを軸中心に導く設計となっています。

この機構が着脱時のピン損傷を防ぎ、信頼性を向上させています。

125℃〜 -55℃で動作

コンタクトサイズ7.5A

コンタクト材質/銅合金

コンタクトめっき/ニッケル

ケーブルサイズ　2.5mm² ～ 0.35mm²

端子の位置合わせと保持確認用ウェッジロック

ハウジング材質/サーモプラスチック

嵌合用ラッチ機能付

堅牢、高い信頼性

DEUTSCH DTM コネクタ

「シリコーン背面ワイヤ」「界面シール」によって極端な温度・湿度条件に耐える事ができ、過酷な環境下でのコネクタ使用を実現します。基板取り付け用途や、パネル取付け用非防水フランジ、インライン中継にも使用できます。

各コンタクトは7.5Aの連続容量を通電し、より低い電流量のマルチピン接続の設計要件を満たします。これらの製品は、PCB取り付けアプリケーションに使用することができます。

　　

特徴
コンタクト数	2
タイプ	コネクタ
ジェンダー	オス・メスのセット
ピン	オスピン2本　メスピン2本
ウェッジロック	オス1個　メス1個
定格電流	7.5A
色	グレー
端子方法	圧着
幅	オス12.07mm　メス16.54mm
高さ	オス16.21mm　メス12.90mm
深さ	オス41.15mm　メス27.56mm
